掌握核心技术 驾驭光的运用

标准设备

Standard Equipment

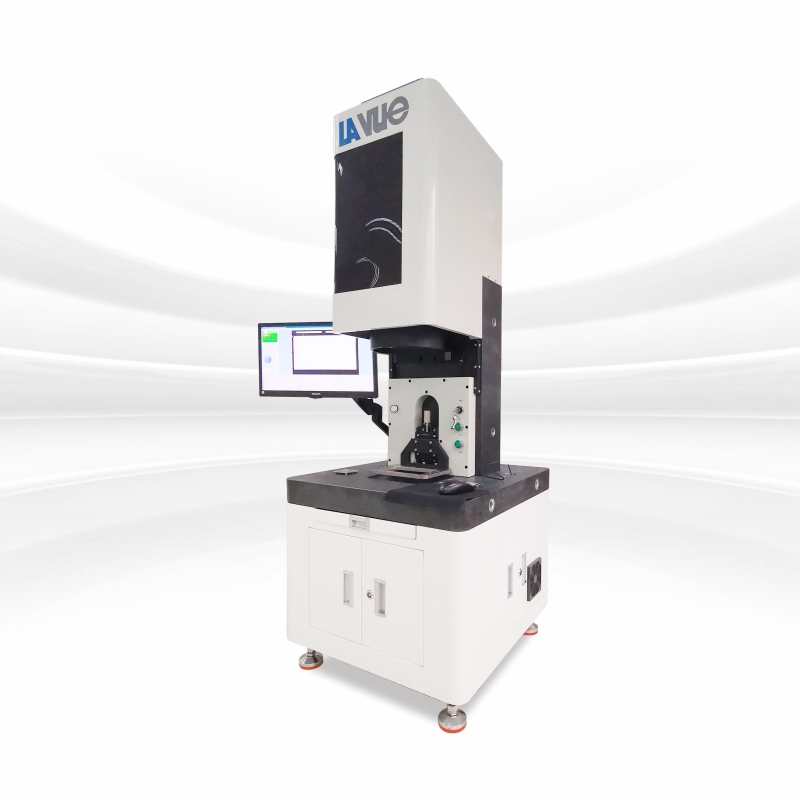

CV-100系列检测设备

• CCD视觉检测

•检测精度最高可达 1μm

• 自动匹配图像,无需焦点调节,2s内图像聚焦清晰

• 可同时测量多个工件多个位置


设备概述 性能指标 应用案例 视频演示

三姆森一键测量设备CV-100系列采用了视觉检测技术,在设置好程序后,只需按下测量按钮,即可实现一键式快速测量;具有很强的通用性和易用性特点,可实现各类金属、3D复合材料、玻璃盖板类等产品的XY方向的外形尺寸、孔位尺寸、轮廓尺寸的快速测量,达到多方位管控品质的效果。

• 设备通用性强,精准闪测,测量结果不会因人而异

• 自动图像匹配功能, 测量工件可任意摆放, 无需定位夹具, 无需焦点调节,无需载物台手动操作;

• 测量精度达到5μm,重复精度1μm

• 可实现测量工件多个位置测量, 增加测量尺寸, 也不会多耗费测量时间;

• 多个工件可同时一并测量, 无需每个工件单次测量;

• 操作简单, 可快速完成所有测量过程, 并输出测量结果; 2秒内图像聚焦清晰, 重复聚焦一致性高, 零失误;

• 测量过程无需平台运动, 有效防止产品位移造成的测量误差;

• 防震台设计, 一体式结构, 保证仪器的刚性;

• 人体工程学设计, 让测量员有舒适的测量空间;

• 测量结果可自动保存到主机;


返回

型号 CV-100L CV-100M
设备名称 高精密一键测量视觉检测设备 高精密小型一键测量视觉检 测设备
检测功能 检测3D复合材料、玻璃盖板、各种金属类产品的XY方向的外形尺寸、孔位尺寸 检测各种金属小零件类产品的XY方向的外形尺寸、轮廓尺寸
软件 三姆森SMV视觉检测软件 三姆森SMV视觉检测软件
设备校验精度 0.005mm 0.005mm
检测特点 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强 可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、机台小巧
产能 1 PCS/S 1 PCS/S
相机 2900万像素分辨率工业相机 2500万像素分辨率工业相机
镜头 双侧远心高景深工业镜头(移动最大景深200MM) 双侧远心高景深工业镜头(移动最大景深100MM)
光源 高亮度工业LED背光源 高亮度工业LED背光源
处理控制器 工业级图像处理器 工业级图像处理器
上下料方式 采用人工上下料 采用人工上下料
检测方式 CCD视觉检测 CCD视觉检测
检测工位 单工位 单工位
同时测量产品数 单个或多个 (可自选) 单个或多个 (可自选)
外形尺寸 750*700*1900mm 350*500*700mm
重量(kg) 150 30
工作环境 温度:20°±2°(无露点) 湿度:30~80% 温度:20°±2°(无露点) 湿度:30~80%
电压 220V 220V





案例名称 手机玻璃尺寸检测 手机中框尺寸检测 手机结构件尺寸检测
检测产品 手机玻璃 手机按键 手机结构件
检测功能 外形尺寸、孔径大小 外形尺寸检测 外形尺寸检测
检测方式 CCD视觉检测 CCD视觉检测 CCD视觉检测
检测精度 ≤0.005mm ≤0.015mm ≤0.001mm
产能 360PCS/H 360PCS/H 360PCS/H
样品图
