掌握核心技术 驾驭光的运用

标准设备

Standard Equipment

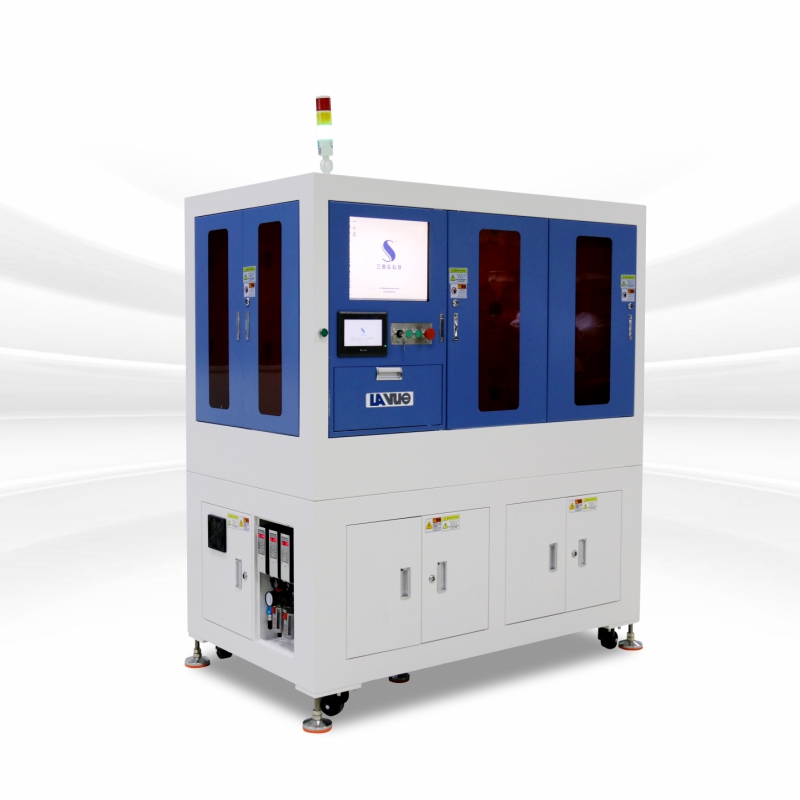

SZ-190系列检测设备

• CCD视觉检测、激光量测

• 检测精度最高可达 ±0.005mm

• 产能最高可达3600PCS/H


设备概述 性能指标 应用案例 视频演示

三姆森高速光学智能检测设备,可检测产品类型包括:手机按键、摄像头圈、卡托、Type-C接头、回形针、  连接器等部分金属精密加工件、医疗器械小件、塑胶小件等。

检测范围:可用于检测产品外形尺寸、Z方向信息、位置度、平行度等;

可定制化:该设备有多种型号,配置不同检测方式;

专利设计:导轨凸轮机构享有专利,更加稳定高效;

极致产能:产能最高可达3600PCS/h。


返回

型号 SZ-1930 SZ-1911C SZ-1921L
设备名称 三姆森高速光学智能检测设备
检测产品 手机按键、摄像头圈、卡托、Type-C接头、回形针、  连接器等部分金属精密加工件、医疗器械小件、塑胶小件等
检测功能 产品外形尺寸、Z方向信息、位置度、平行度等尺寸测量;
软件 三姆森视觉检测软件 三姆森视觉检测软件 + 三姆森色散共焦智能检测软件 三姆森共焦光谱检测软件 + 三姆森激光检测软件
设备校验精度 ≤0.01mm ≤0.01mm ≤0.01mm
检测特点 精度高,适用于小台阶和各种材质表面 通过视觉定位,可提高定位精度
视觉也可单独量测产品特征
综合点光谱的精度和线激光的高速测量
产能 ≥3600PCS/h ≥2400PCS/h ≥2400PCS/h
主要配置测量方式 处理器 (图像处理器:四核CPU,4G内存,500G硬盘,17”液晶显示器)
导轨 专利凸轮机构,搬运稳定高效
检测配件 CCD CCD+光谱 CCD+激光
上料方式 料盘/手动/机械手 料盘/手动/机械手 料盘/手动/机械手
下料方式 托盘下料(可选择皮带/分档排料) 皮带下料(可选择托盘/分档排料) 分度盘分档排料(可选择皮带/托盘排料)
检测方式 光谱传感器运动自动完成检测
检测工位 3个CCD 1个光谱+ 1个CCD 2个CCD + 1个激光
外形尺寸(长*宽*高)MM 2400*1000*1900 1100*900*1722 2300*900*1800
重量 (kg) 1500kg 1000kg 1500kg
工作环境 温度:20°±2°(无露点) 湿度:30~80%
电压 220V

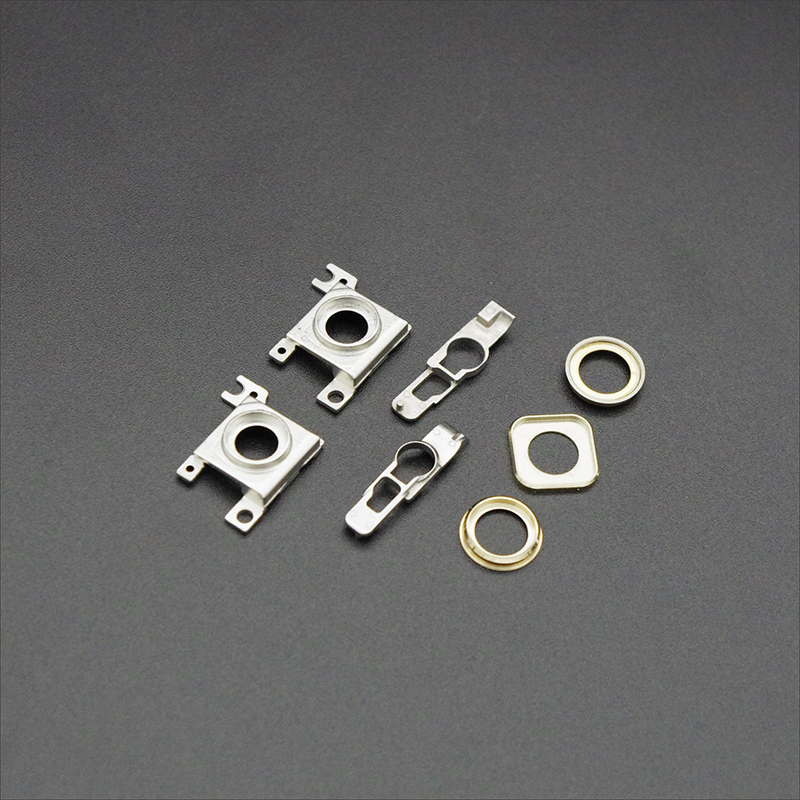

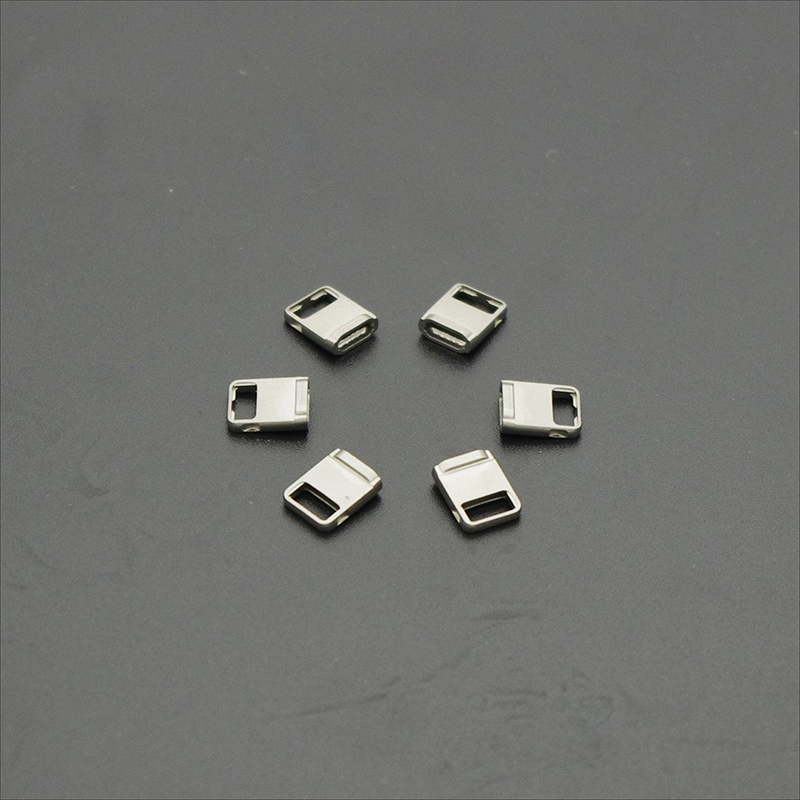

案例名称 摄像头支架产品检测 金属小件产品检测 金属小件平面度/外形尺寸检测
检测产品 摄像头支架 金属小件 金属小件
检测功能 检测高度尺寸、平面度 外形尺寸,高度检测 外形尺寸、平面度检测
检测方式 CCD视觉检测、激光量测 CCD视觉检测 CCD视觉检测、激光量测
检测精度 ≤0.01mm ≤0.015mm ≤0.01mm
产能 3000PCS/H 2200PCS/H 2200PCS/H
样品图
