掌握核心技术 驾驭光的运用

激光测量技术

Laser Measurement Technology

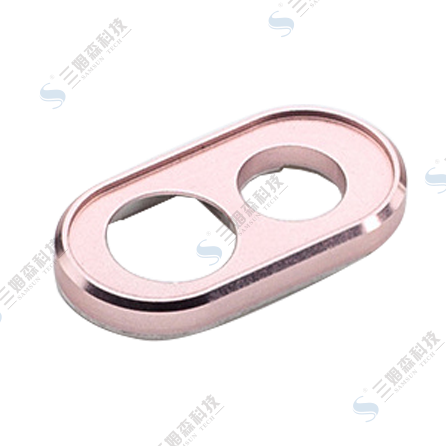

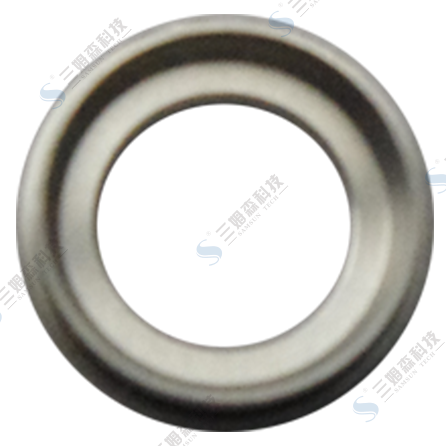

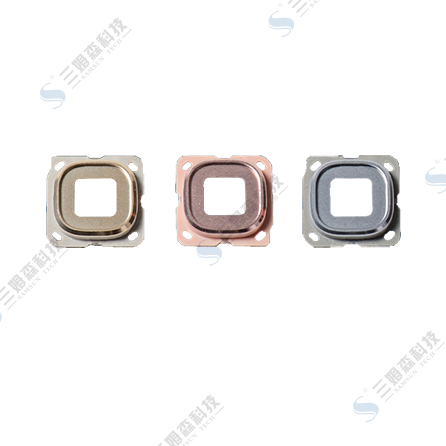

摄像头装饰圈高度段差自动检测

• CCD视觉检测、激光量测、光谱共焦

• 外形尺寸、平面度、高度段差、透明材质厚度、产品孔位、凹凸台、辅料有无等检测

• 可以测量几乎所有类型的材料(金属、玻璃、陶瓷、复合材料、半导体等)

• 检测精度最高可达 ±0.005mm

• 产能约0.7S/点


设备概述 性能指标 应用案例 视频演示

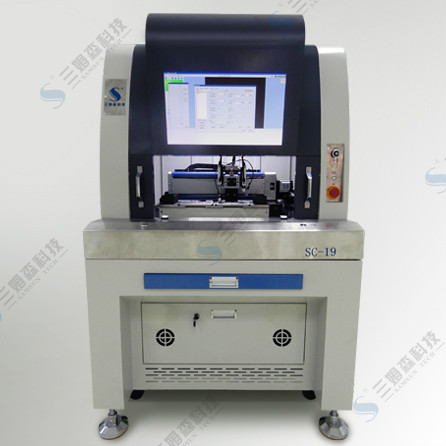

三姆森SC-19系列色散共焦智能检测设备全方位的智能检测解决方案,广泛应用于3C、机械、模具等制造业领域,十余年光运用检测行业经验。
可实现点、线、圆、圆弧、角度、距离、椭圆、角度、轮廓度等图形的一键式快速测量、精度高、通用性强、操作简单;数据追溯
可以测量几乎所有类型的材料(MIM件、各种小金属零件类产品、玻璃盖板、陶瓷、3D复合材料、半导体等) 平面度/高度段差/透明材质厚度/产品孔位、外形尺寸/轮廓度/凹凸台/辅料有无等
检测精度:0.005~0.01mm; 检测速度:光谱部分约0.7秒/点;线激光约0.3米/秒


返回

型号 SC-1910 SC-1911V SC-1911L
设备名称 高精密色散共焦智能检测设备
检测功能 平面度/高度段差/透明材质厚度 平面度/高度段差/透明材质厚度/产品孔位/凹凸台/辅料有无等 平面度/高度段差/厚度
软件 三姆森视觉检测软件V1.0 三姆森视觉检测软件V1.0 三姆森共焦光谱检测软件+三姆森激光检测软件
设备校验精度 0.005mm 0.005mm 0.01mm
检测特点 精度高,适用于小台阶和各种材质表面 通过视觉定位,可提高定位精度
视觉也可单独量测产品特征
综合点光谱的精度和线激光的高速测量
产能 约0.7S/点 光谱部分约0.7秒/点,视觉视具体成像要求确定 光谱部分约0.7秒/点,线激光约0.3米/秒

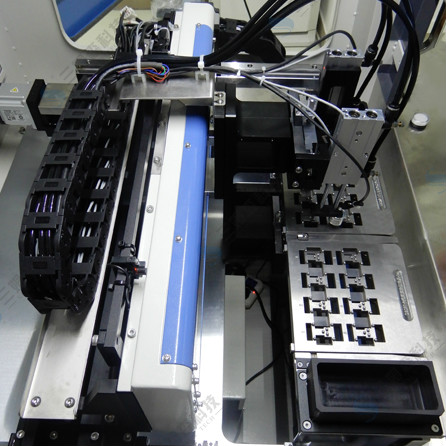

主要配置测量方式 导 轨 进口精密导轨
光谱测量 进口光谱发射器,分辨率20nm
处理控制器 进口光谱配套处理控制器
上下料方式 料盘/手动/机械手 料盘/手动/机械手 料盘/手动/机械手
检测方式 光谱传感器运动自动完成检测
检测工位 光谱*1 光谱*1+CCD*1 光谱*1+激光*1
同时测量产品数量 1PCS 1PCS 1PCS
外形尺寸 1200*1000*1700mm
重量 300kg
工作环境 温度:20°±2°(无露点) 湿度:30~80%
电压 220V


案例名称 手机玻璃盖板尺寸检测
检测精度 0.005MM
检测速度 1800PCS/H
检测方式 一键式测量设备工业相机拍摄检测
设备校验精度 0.005mm
检测产品
