手机盖板玻璃从2D、2.5D到时下流行的3D盖板玻璃，对平面度（翘曲度）管控非常严格，因为平面度是否良好，直接影响到后续工艺手机组装环节。如果翘曲过大，那么直接无法使用，即使组装到手机中框上，也属于不良品。而玻璃又是属于易损易划伤的特性，以前使用探针接触式测量时，不仅效率慢，而且直接造成二次损伤，所以业内一直在寻找非接触测量方式。

如果采用激光位移传感器去测量，又会出现精度误差很大，究其原因是激光属于单色光，打到玻璃表面时，直接穿透下去或者反射其他地方，无法接收到反射光，而采用色散共焦位移传感器（confocal sensor)可以很好的解决这一难题。色散共焦原理可以把白光色散成红、橙、黄、绿、青、蓝、紫七种颜色，每种颜色对应一个波长，打到被测件表面时，总会有一种光可以接收到，基于同轴原理，不会受反射夹角的影像。

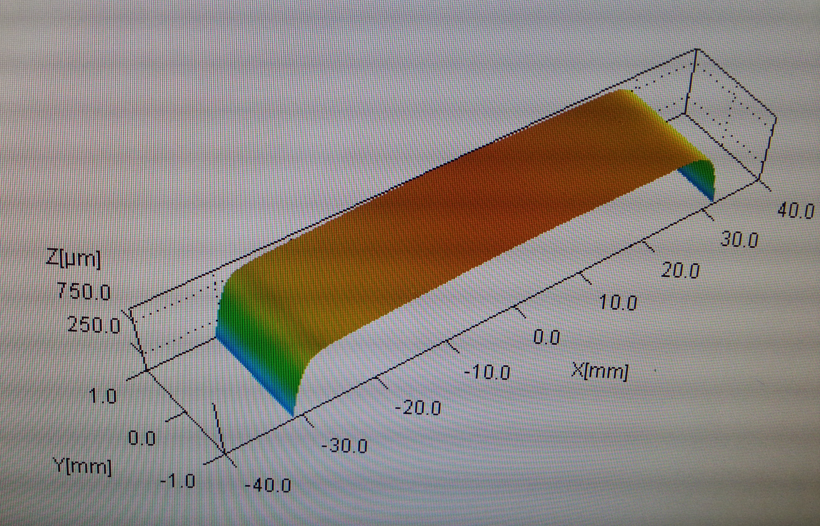

使用色散共焦传感器测量平面度，主要应用如下

有机机玻璃、手机触摸屏及手机外壳的平面度、平坦度、翘曲度、厚度、曲面的测量；汽车零配件制造行业：箱体、缸盖、铝件产品、五金冲压件、压铸件等工件平面度的检测；通讯电子行业：FPC柔性电路板、PDP背板、CF闪存卡、SMD表面贴装器件、IC卡、银行卡、SIM智能卡等产品的平面度检测；其它行业平面度测量：钢板、铝板、磁铁、电容屏、液晶屏、镜片、钢化玻璃等产品平面度测检测。
