三姆森牧威测控-医用标签印刷视觉检测案例

日期:2020-06-18 来源:三姆森科技

当今印刷行业,激烈的竞争使得用户对产品的质量要求越来越高,产品质量对于印刷企业的生存扮演着至关重要的角色。印刷企业一般都采用人工检测的方法,但是人眼长时间处于紧张状态,容易产生疲劳,产品漏检和不良品出厂的现象时有发生,造成了用户对企业投诉率长期居高不下,对企业的声誉产生了不良影响。同时还需要大量的人工,这样又增加了企业的生产成本,降低了企业的竞争力。特别是对于医用印刷方面,往往有可能因为一个字、一个日期的错误导致不可估量的后果,所以,用视觉检测来代替人工检测成为重要一环,三姆森牧威测控检测系统正好可以解决绝大部分印刷方面的检测。

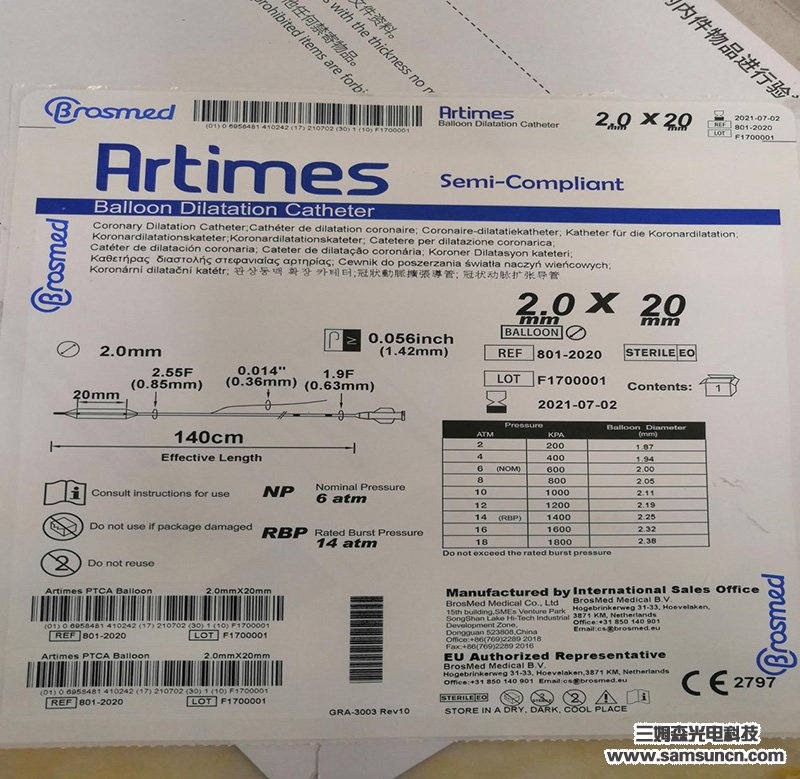

需要检测的印刷标签图 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

如上整张标签图需要检测内容有:

a.不变字符缺陷检查:颜色偏淡、位置偏移、字符残缺、字体变形、折皱、污损。

b.可变字符检查:进行OCR文字识别,与标准字符比较,确定缺陷状况;对于识读不出的字符(如字符缺陷严重)直接作为缺陷字符。

c.可变条码检查:进行BCR条码识别,将识读出来的条码数据与标准条码数据比较,确定差异状况;对于识读不出的条码(如条码缺陷严重)直接作为缺陷条码。

d.标签本底背景检查:本底背景污染划伤检查。

此标签检测内容多且复杂,如果纯粹有人工检测,势必会存在诸多问题:

人工检测与机器视觉检测比较

人工检测

视觉检测

速度慢、效率非常低

速度快、效果高

易出错

精度高、可靠性高、不容易出错

不易实现信息集成

可实现信息集成,数据存储与对比亦可

易疲劳、易情绪化

可以24小时不停的检测

不易保持稳定的检测效果

检测效果稳定

人工成本高

成本低





由此可见,牧威视觉检测系统在检测医用标签时,可以给予相对安全、高效的视觉检测效果。

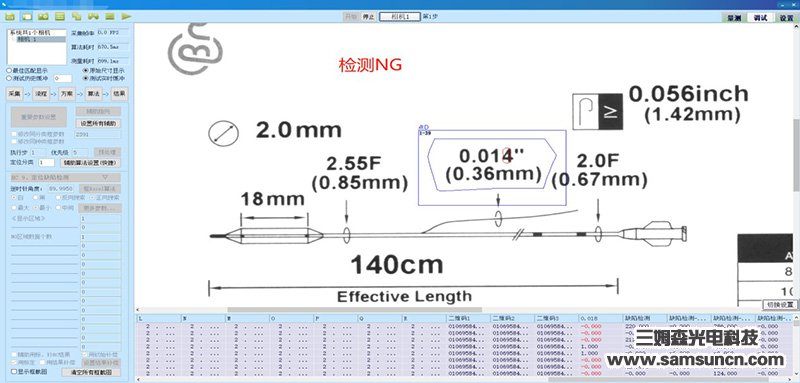

牧威测控系统OCR识别字符效果图 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

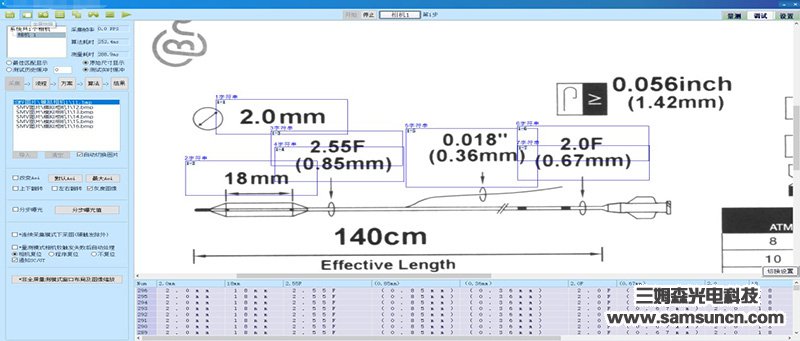

牧威测控系统字符匹配功能 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

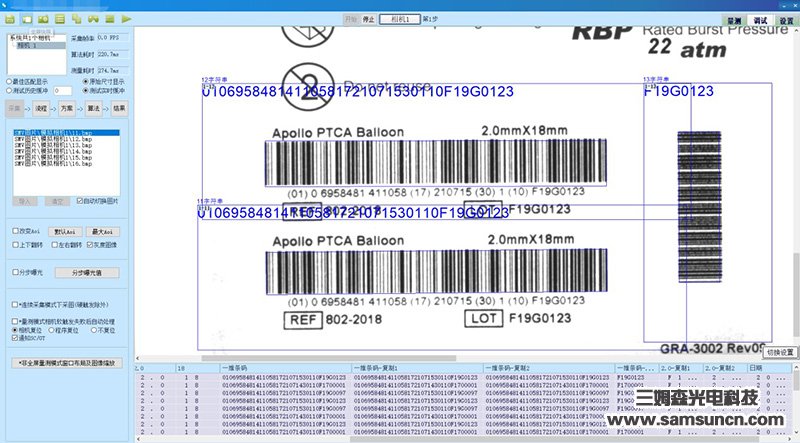

牧威测控系统条码的读取功能 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

牧威测控系统背景脏污检测 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

通过以上的检测效果可知,三姆森牧威测控系统可以实现在印刷行业中的质量检测功能。

牧威测控系统在印刷行业的视觉检测特点是:

  • 全面检测,检测项几乎可以涵盖所有印刷工艺,检测完毕即可出厂。

  • 可控制质量标准,可针对不同标签印刷品、不同区域设置不同的检测精度,灵活控制质量标准。

  • 可实现在线、离线检测,稳定高效。

  • 实时的存储检测结果信息,可以快捷的查询数据,统计分析并分类

  • 实时的显示缺陷区域图片并报警,可以及时发现不良品,调整印刷工艺。

该检测系统的工作原理:

印刷出来的标签通过传送机构的精确定位后,流入到检测区域,当检测区域感应到标签后触发两个千万级别的高精度面阵相机拍照,检测系统通过视觉算法对图像进行实时处理,与标准模板、与标准字符库数据作对比后检测出合格品与不合格品,产品检测后的结果会实时的存储,合格品会整齐的叠放在一起,不合格品也会有序的落在不良品箱内,并且报警存图。

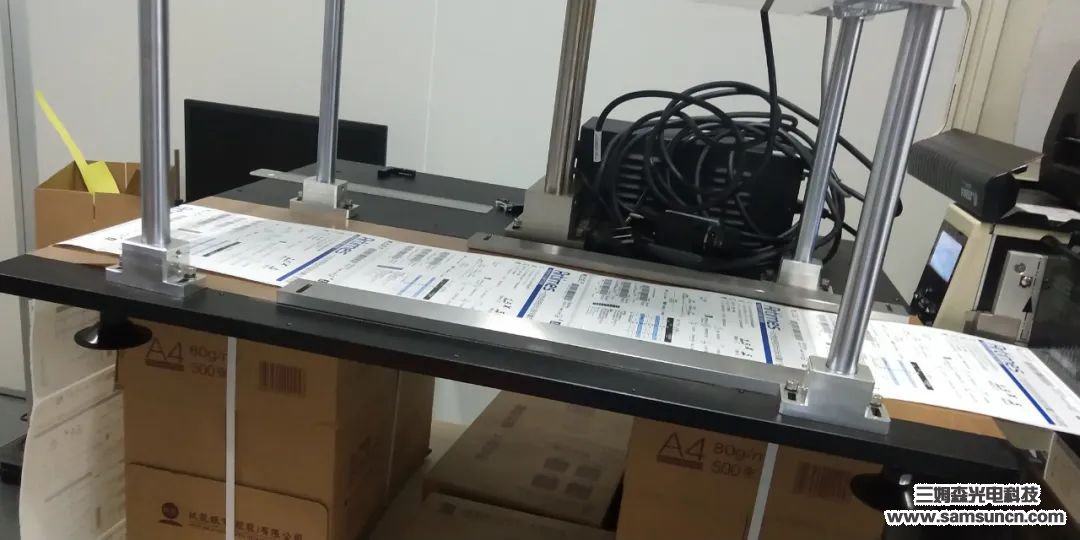

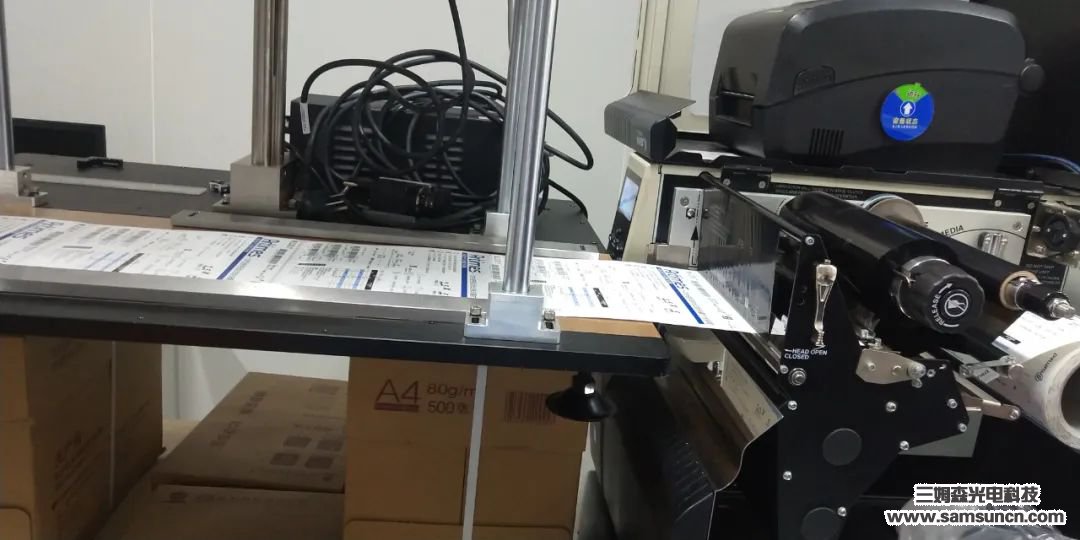

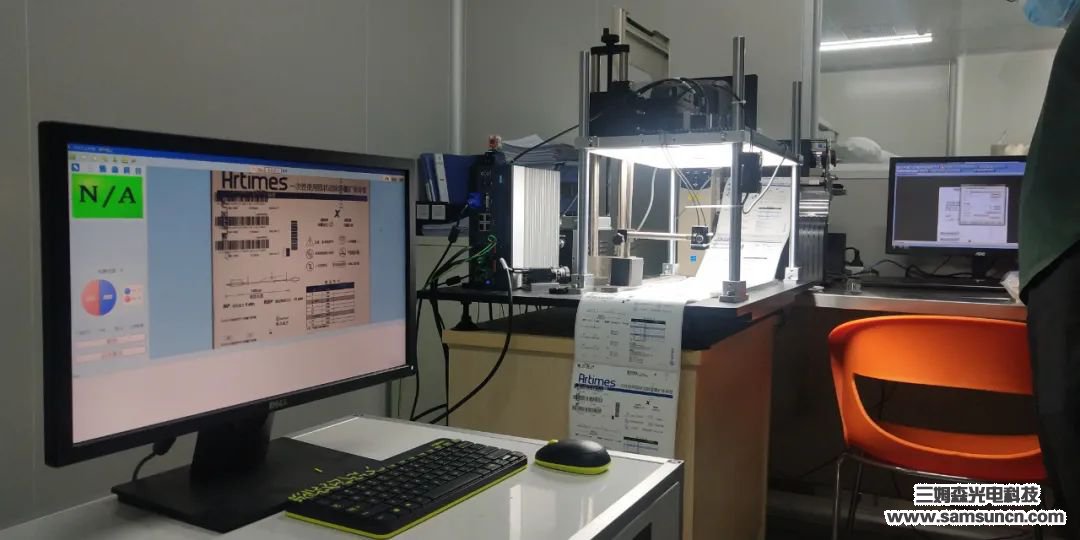

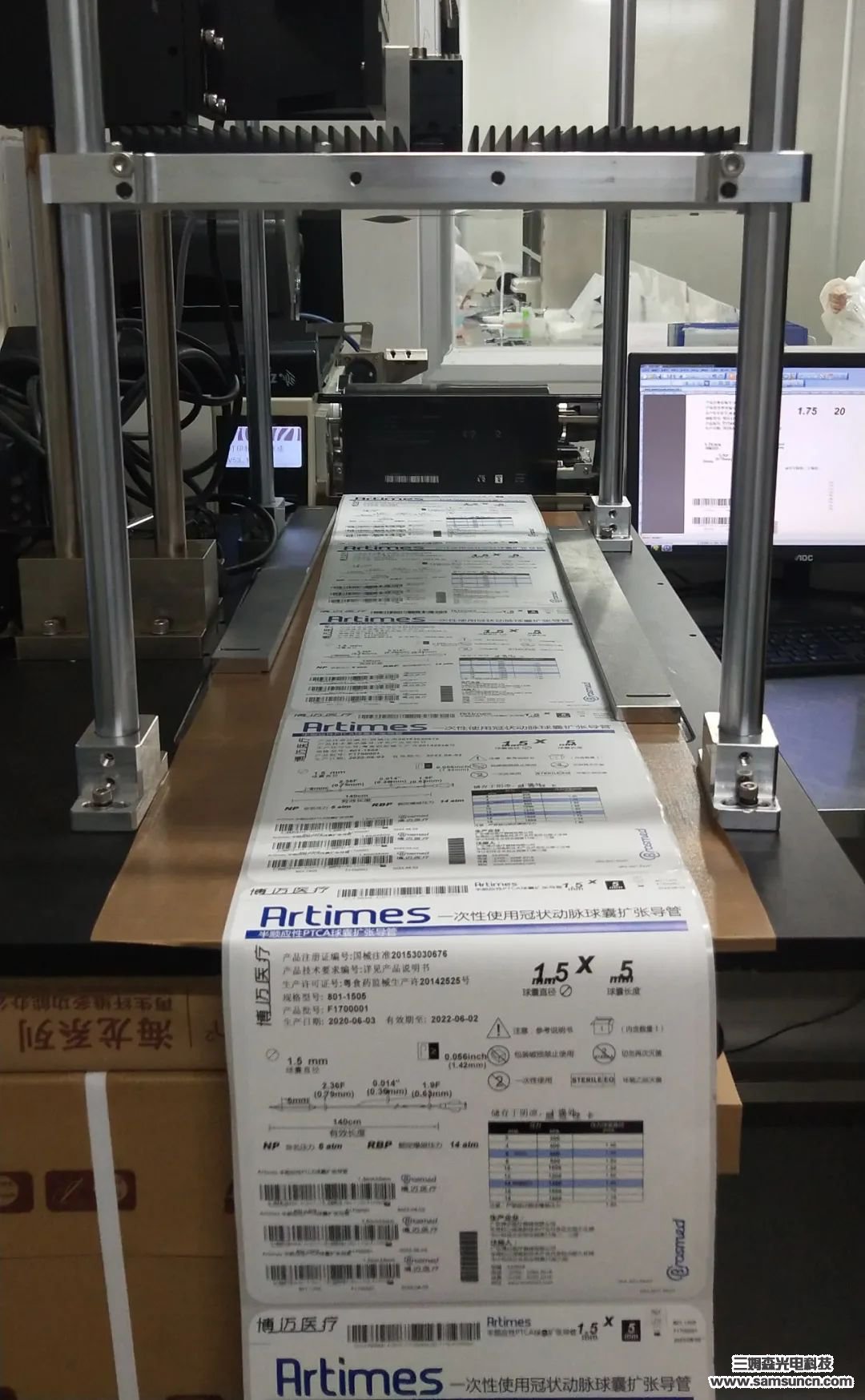

现场图片 ▼

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com



三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

三姆森牧威测控-医用标签印刷视觉检测案例_samsuncn.com

检测视频 ▼
