手机盖板尺寸与外观缺陷检测方案

日期:2024-07-29 来源:三姆森科技
行业应用背景



手机盖板包括前盖与后盖。前盖是保护显示屏的一层面板,主要是玻璃盖板。后盖即背板,一般由玻璃、塑料、金属、陶瓷、复合材料等材质制成。

盖板有两大功能,一是实用功能,保护手机内部,二是审美功能,增强美观和质感。对此,三姆森科技针对性开发出手机盖板检测设备系列,助力生产商提高质检效率和产品质量。



手机盖板尺寸与外观缺陷检测方案_samsuncn.com

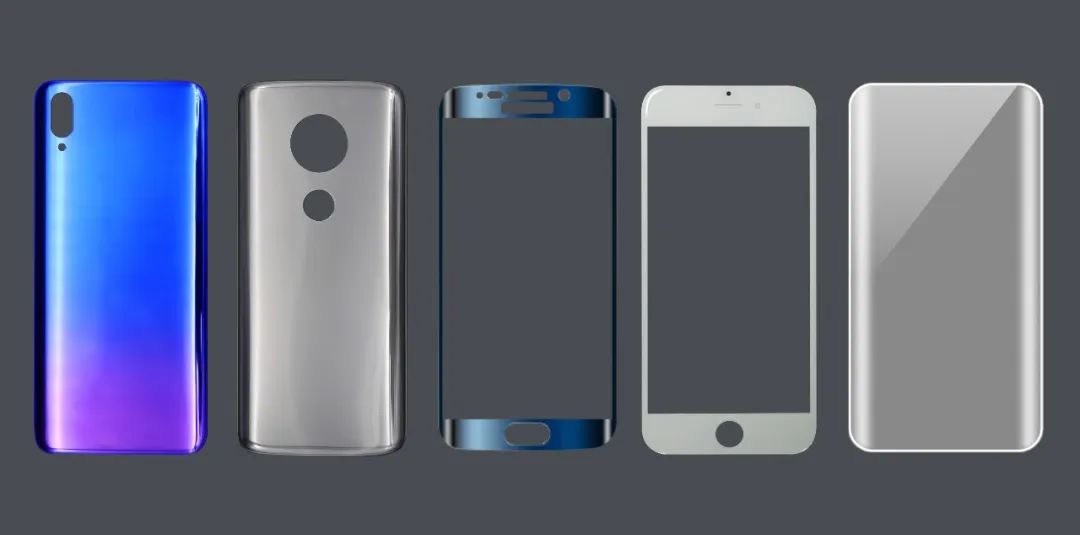

手机前后盖板,图片来自网络

☟☟☟

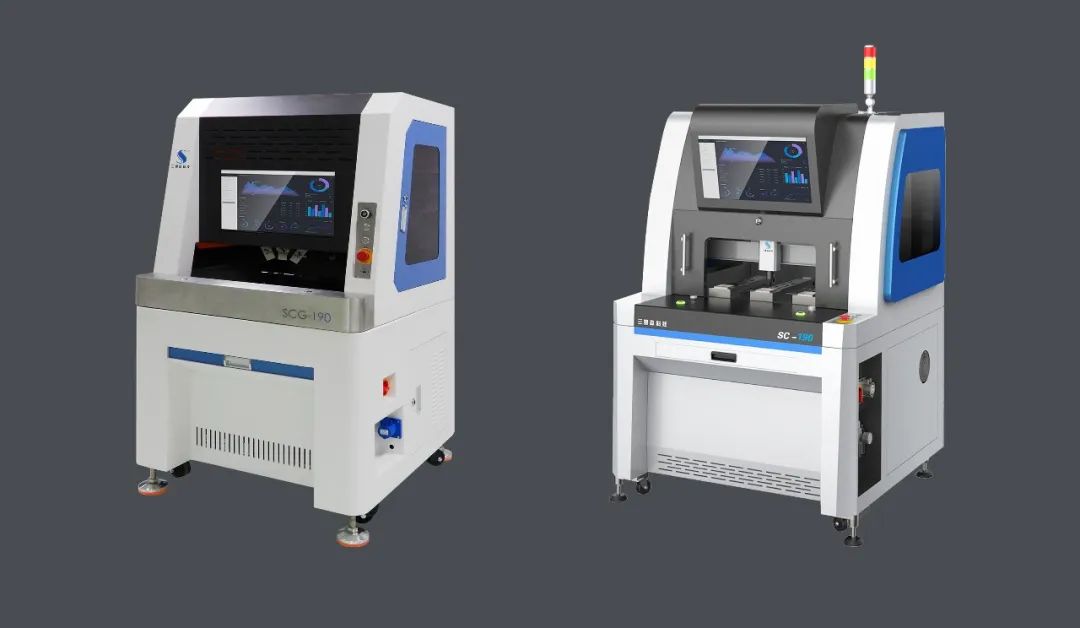

1、手机盖板3D尺寸检测设备



手机盖板尺寸与外观缺陷检测方案_samsuncn.com

                                               图片供参考,以实物为准


◎检测产品:

玻璃盖板和塑料、金属、陶瓷、复合材料类盖板。


◎检测内容:

测量盖板长宽尺寸、厚度、端面高度、圆角半径、轮廓度、平面度等。

◎检测难点:

手机装配对盖板的精度要求高,而盖板比较光滑,具有反光或透光性质,检测难度大,常规视觉检测手段容易出现无法测出或测量误差等问题,难以保证准确率。

◎检测方案:

色散共焦成像技术+CCD视觉检测系统+三姆森色散共焦检测软件

多种成像技术结合,解决高精度快速测量和多指标同步测量的难题,实时收集在线数据,快速分析图像,公差自由设定,自动判断OK/NG,自动生成报表。


手机盖板尺寸与外观缺陷检测方案_samsuncn.com

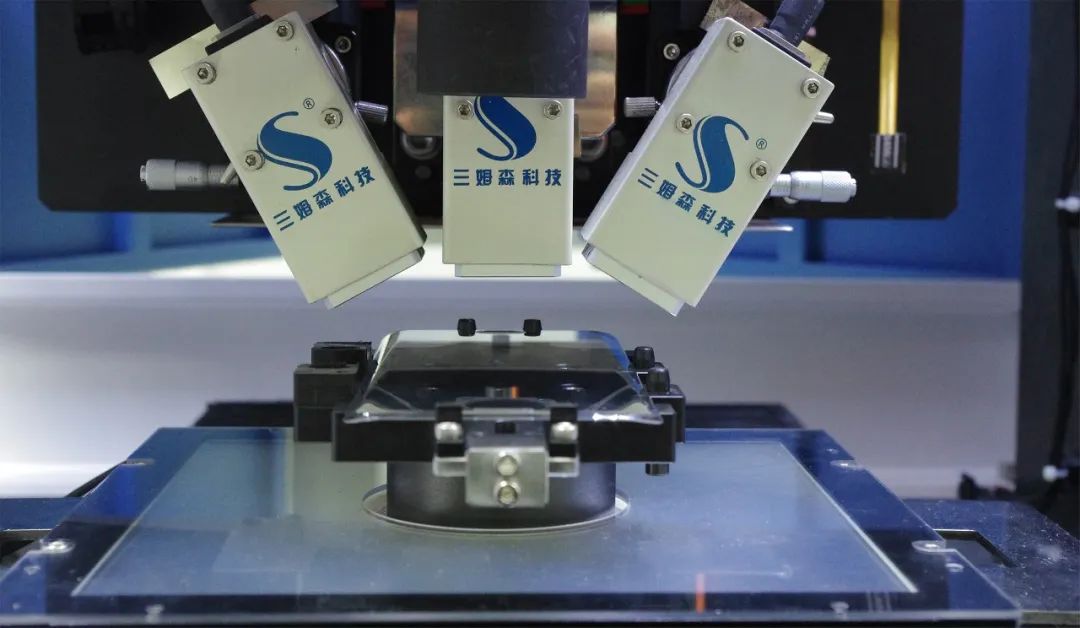

检测设备内构图


◎优势特点:

通用性强:兼容多种材质(含透明物体),具有高精度、大角度、大量程、抗干扰等特点。

无损检测非接触式检测,避免损伤产品,且对环境要求低,可在多种不良环境下工作。

操作便捷操作简单,一键自动测量,自动判别结果,自动数据分析和生成、导出报表。

柔性程度高模块化设计,可根据客户需求,任意增减检测模块,快速转换与调整生产。

检测范围广功能多样化,实现长宽尺寸、平面度、轮廓度、端面高度等多指标一键测量。

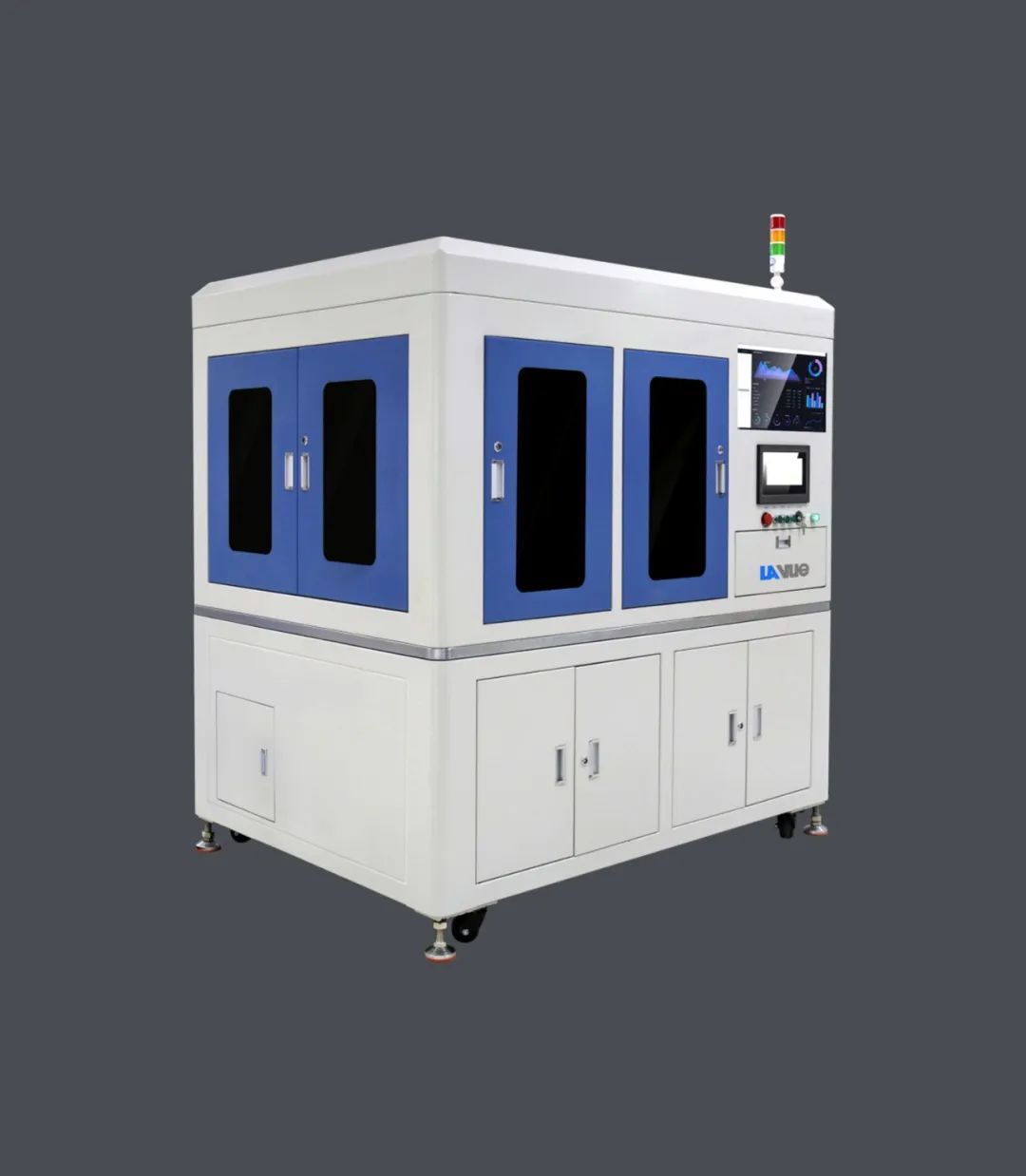

2、手机盖板外观缺陷检测设备

手机盖板尺寸与外观缺陷检测方案_samsuncn.com                                               图片供参考,以实物为准


◎检测产品:

玻璃盖板和塑料、金属、陶瓷、复合材料类盖板。

◎检测内容:

检测划痕、划伤、压痕、擦伤、脏污、异色、点花、凹凸点、点状异物、崩边、砂边、亮边、缺口等缺陷。

◎检测难点:

盖板材质与工艺特殊,具有反光或透光性质,易出现划痕、压痕、擦伤等问题,运用人工或常规手段,难以检出细微的缺陷,需要极高的检测精度和可靠的打光效果

◎检测方案:

多套高速线阵相机+三姆森外观检测软件

高速多角度拍摄多张图像,实时收集在线数据,快速分析图像,公差自由设定,自动判断OK/NG,自动生成报表。



手机盖板尺寸与外观缺陷检测方案_samsuncn.com

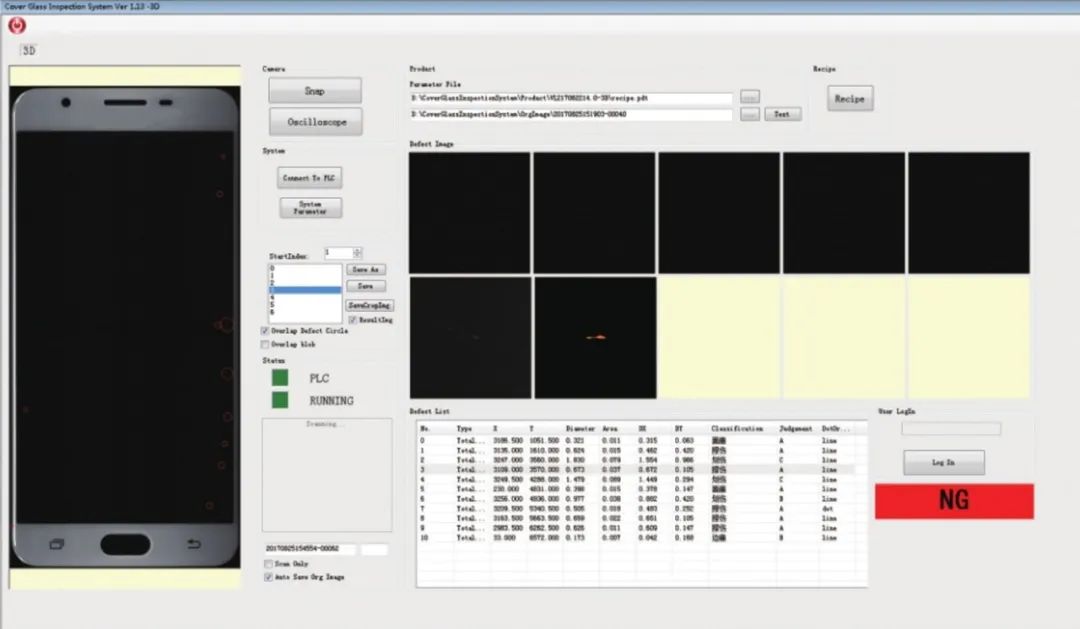

检测软件界面



◎优势特点:

高速检测,一次完成采用高速线阵相机与高频闪LED光源相组合,允许同一工位拍摄多张不同打光图片,FPGA高速处理大量图像数据,精准凸显多种缺陷,并保证高速生产需求。
